七轴机械臂纯上位机VR控制

项目简介：此项目用于robomaster26赛季工程机器人七轴机械臂控制。由于项目时间紧迫和技术方案有限，最终采用了纯上位机控制加上VR遥操的方案落地

github链接：https://github.com/BenmaoNeko/Engineer_Moveit_VR

演示视频：https://www.bilibili.com/video/BV16hGa6sEhW

项目结构

Engineer_Moveit_VR/
├── src/                              # ROS2 工作空间核心源码，负责机械臂建模、规划、控制和底盘通信
│   ├── arm_description/              # 机械臂 URDF/Xacro 模型、关节定义、连杆网格和动力学参数
│   ├── arm_moveit_config/            # MoveIt 配置包，包含规划组、SRDF、控制器配置、RViz 和启动文件
│   ├── arm_hardware_interface/       # ros2_control 硬件接口，将关节轨迹转换为 SocketCAN/DM 电机控制命令
│   ├── arm_script/                   # 上位机控制脚本，包含 VR 遥操、冗余 IK、Servo 启动和实机联调入口
│   ├── moveit_servo/                 # MoveIt Servo 实时伺服控制模块，用于接收 Twist/JointJog 并输出轨迹
│   ├── RCIA_engineer_chassis/        # 工程机器人底盘控制包，负责底盘 CAN 通信、速度控制和 ROS2 接口
│   ├── gripper/                      # 末端夹爪模型和相关配置，用于机械臂末端执行器建模与显示
│   └── aruco_teleop/                 # ArUco 视觉遥操作功能包，接收相机识别结果并接入机械臂控制链路
├── arUco/                            # ArUco 和深度相机测试工程，包含相机读取、标记识别和视觉遥操作验证
│   ├── 深度相机_test/                # ROS2 深度相机测试包，用于相机数据读取、Aruco 检测和调试验证
│   └── aruco_teleop_integration_guide.md # ArUco 遥操作接入 MoveIt Servo 的集成说明
├── pico4/                            # Pico 4/OpenXR 位姿接收脚本，将 VR 手柄位姿转换为 ROS2 控制输入
├── OpenXR_Demos/                     # Android/OpenXR 端示例工程，用于采集 VR 设备位姿和手柄输入
├── UART/                             # 串口通信协议封装，包含 UART 设备抽象、收发管理和协议解析示例
├── tip/                              # 本地调试经验记录，包含 VR 冗余控制、实机调参和问题排查笔记
├── docs/                             # 项目分析、计划和报告类文档，记录控制链路设计与阶段总结
├── 分析文档/                         # SocketCAN、达妙电机、ros2_control、手眼标定等专题分析资料
├── test_controller.sh                # 控制器测试脚本，用于快速检查 ROS2 控制器加载和运行状态
├── .gitignore                        # Git 忽略规则，排除 build、install、log、缓存和无关实验输出
└── README.md                         # 仓库说明文件，用于记录项目目标、运行方式和主要模块说明

我们来一步步拆解这些部分

首先第一部分，也是整个项目的基础

URDF

URDF是什么 可以理解成让整个系统知道自己需要需要对哪些东西作用，是底盘还是机械臂，如果是机械臂的话，这个机械臂是怎么样一个构型，有几个关节，每个关节怎么链接，也就是可以理解成机械臂的“结构身份证”。它告诉 ROS：

• 有哪些零件，也就是 link。
• 零件之间怎么连接，也就是 joint。
• 每个关节绕哪个轴转，也就是 axis。
• 每个关节能转多少，也就是 limit。
• 每个零件长什么样，也就是 visual mesh。
• 每个零件碰撞体是什么，也就是 collision mesh。
• 每个零件质量、惯量是多少，也就是 inertial。

这些urdf文件在本项目在

src/arm_description/urdf/arm_description.xacro
src/arm_description/config/arm_dynamics.xacro
src/arm_description/meshes/

总的来说就是，定义这个机器人有多少关节，有多少LINK，每个关节是什么转动方式，每个转动范围是多少，每个link有多重等等

那怎么看这些文件是怎么定义的呢？

比如 arm_description.xacro 里定义了 base_link、Link1 等机械结构，并引用 STL 模型：

<link name="base_link">
  <visual>
    <geometry>
      <mesh filename="package://arm_description/meshes/visual/base_link.stl" />
    </geometry>
  </visual>
  <collision>
    <geometry>
      <mesh filename="package://arm_description/meshes/collison/base_link.stl" />
    </geometry>
  </collision>
</link>

第一个关节 Joint1 连接 base_link 和 Link1，并指定了旋转轴和限位：

<joint name="Joint1" type="revolute"> ##这个j1就是我的旋转关节
  <parent link="base_link" /> ##所对应的父link就是base_link
  <child link="Link1" /> ##所对应的子link就是Link1
  <axis xyz="0 0 -1" /> ##旋转方式
  <limit lower="-2.355" upper="2.355" effort="20" velocity="3" /> ##限位定义
</joint>

这些含义是啥呢？

这边就是配置过程，定义了j1怎么链接的，和哪些link链接，怎么转的，转动方式是啥，转动范围是什么。以此类推

但是这里会发现我们是怎么得到这些的呢。这些机械结构都是由机械进行设计并定义的，从sw导出即可，但是这里还有一个疑问，为什么用 Xacro，而不是只写一个 URDF？

为什么用 Xacro

纯 URDF 可以直接描述机器人，但项目一复杂就会变得很难维护。机械臂项目里不仅有几何结构，还有：

• 质量和惯量参数；
• fake ros2_control 配置；
• real CAN ros2_control 配置；
• 初始关节位置；
• 夹爪、末端 TCP；
• MoveIt 使用的模型版本。

这些结构紧密相连，结构清晰，对于这种我们就习惯与使用一种解释性语言进行描述，就可以做到容易维护并方便调用。还有一点就是，我们不止一个地方会用到urdf,比如rviz,moveit severo等都会调用urdf,但是如果当你只是改了rviz中的urdf文件，然后在仿真中表现没啥问题，但是却忘记修改其他地方的，就会出现很多问题，所以使用一个结构性语言相当的重要，每个部分都统一调用这个Xacro文件即可。

现在我们有了可以描述机械结构的文件，有了可以统一调用的接口，但是下一步我们应该怎么知道此刻机械臂的状态呢？

robot_state_publisher 和 TF

上面说的只是基础，是底座，本是可不会直接让车动起来，我们的ROS2系统还需要知道： j1转动了多少，现在相对与零点什么位置 末端 planning_tip_link 在哪里？

那这些在我们的系统当中是怎么做到的呢？ 这一步由 /joint_states、robot_state_publisher 和 TF 完成：

ros2_control_node
  -> 读取 fake hardware 或 real hardware 的关节状态 //ros2_control
  -> joint_state_broadcaster 发布 /joint_states
  -> robot_state_publisher 订阅 /joint_states
  -> 根据 URDF 计算 TF 树 ##TF：坐标转化系统

/joint_states：叫做关节状态话题 会持续告诉系统每关节每刻的位置，速度，力矩等信息

然后是robot_state_publisher：机器人状态发布器 它读取URDF,知道每个link和joint怎么链接，然后订阅/joint_states，就能算出来每个link当前在空间的位置。

流程就可以理解成：

arm_description_full_can.urdf.xacro
  -> xacro 展开
  -> robot_description 参数
  -> robot_state_publisher
  <- /joint_states
  -> TF: base_link 到 planning_tip_link

简单来说就是，有一负责读取当前的每个关节的节点，有一个负责知道每个关节之间的关系的节点。然后就能算出来每个link之间怎么变换的，处于什么位置，这样就能得到机械臂的姿态了

MoveIt

前面已经通过 URDF/Xacro、/joint_states、robot_state_publisher 和 TF 解决了两个基础问题：

• 机械臂是什么结构；
• 机械臂当前在哪里。

接下来才轮到 MoveIt。MoveIt 的核心前提是：它必须同时拿到机器人模型和当前状态，才能进行规划、碰撞检测和运动解算。

FK 和 IK

在理解 MoveIt 之前，需要先分清两个概念：正解 FK 和 逆解 IK。

正解 FK

FK 的英文是 Forward Kinematics，也就是正向运动学。

它解决的问题是：

已知每个关节角度，求机械臂末端在空间中的位置和姿态。

例如当前 7 个关节角度如下：

结合机械臂的连杆长度、关节方向和安装关系，就可以算出末端执行器的位姿：

所以 FK 可以总结成：

关节角度 -> 末端位姿

逆解 IK

IK 的英文是 Inverse Kinematics，也就是逆向运动学。

它解决的问题正好反过来：

已知希望末端到达的位置和姿态，求每个关节应该转多少。

末端目标位姿 -> 关节角度

IK 比 FK 难很多。FK 往往是给定关节角后得到一个确定末端位姿；但 IK 可能存在多解、无解、奇异位形和关节限位问题。

拿这个 VR 遥操项目举例：我希望机械臂末端向前移动 10cm。系统不能直接给电机发送“末端向前 10cm”，因为电机只认识关节命令。中间必须通过 IK 把末端目标转换成每个关节应该到达的角度或速度。

MoveIt 做什么

MoveIt 可以理解成机械臂运动规划的大脑，主要负责：

• 读取机器人模型；
• 读取当前关节状态；
• 知道哪些关节属于机械臂规划组；
• 知道哪个 link 是末端；
• 做 FK / IK；
• 做碰撞检测；
• 做路径规划；
• 生成关节轨迹；
• 把轨迹发给控制器。

对应到配置上，MoveIt 需要明确这些东西：

这些问题当然可以自己写代码解决，但工程量会非常大。所以在项目里，MoveIt 负责运动学、规划和碰撞检测，我只需要把模型、规划组、控制器和实机接口配置正确。

MoveIt 和 MoveIt Servo 的区别

普通 MoveIt 更适合处理“给定一个目标，然后规划一条完整路径”的任务。

MoveIt Servo 更适合处理“连续、小步、低延迟”的实时控制任务。

对于 VR 遥操来说，手柄输入是连续变化的。如果每一次都走完整路径规划，延迟和体验都不合适。因此本项目更适合使用 MoveIt Servo。

解析解、数值迭代和 Jacobian

IK 的求解方法大致可以分成两类：

本项目是七轴机械臂，又是 VR 连续遥操，不是固定目标点控制。因此更适合使用数值 IK。

MoveIt Servo 常见的核心思想不是“一次求完整 IK”，而是用微分关系把末端速度转换成关节速度。这里就会用到 Jacobian，也就是雅可比矩阵。

末端速度 = J(q) × 关节速度
x_dot = J(q) × q_dot

Servo 实际需要的是反过来的关系：

已知末端想怎么动 -> 求关节应该怎么动
q_dot = J 的逆 × x_dot

但机械臂经常不是刚好可逆。尤其七轴机械臂是冗余机械臂，所以通常会使用：

• 伪逆；
• 阻尼伪逆；
• 加权阻尼伪逆；
• 零空间优化。

这部分就是七轴机械臂 Servo 解算的核心。

小结

到这里，我们已经知道机械臂是什么构型，也能根据当前关节状态得到机械臂位姿。假设现在给末端一个目标位置，MoveIt / MoveIt Servo 已经可以算出每个关节应该怎么运动。

但是新的问题出现了：MoveIt Servo 算出来的是 ROS 里的关节角度、关节速度或轨迹点；底层真正执行动作的是一个个电机。电机并不知道自己在 ROS 里对应哪个 joint，也不知道 MoveIt 里的 Joint1、Joint2 是什么意思。

所以接下来就需要一个“翻译器”，也就是 ros2_control。

ros2_control

ros2_control 真正的作用就是将算法层和硬件层隔离开来 上面我们的所有东西都是算法应用层。但是还有底层硬件层： hardware_interface SocketCAN DM 电机

刚刚我们说了电机本身不知道自己是谁，比如dm的电机就只认识 CAN ID 目标位置 目标速度 kp kd tau 控制模式 这些东西。

所以如果没有这个中间层，我们在写算法的时候就要考虑这些硬件层面的东西了 所以我们需要在这里添加这个中间层

那ros2_control中有哪些需要我们关注的呢。重点就是controller 和 hardware_interface

controller 是负责按照 ROS 控制接口产生 joint 命令 hardware_interface是负责把 joint 命令翻译成真实电机命令

简单来说就是一个负责将上层命令和下层电子之间进行对齐。一个是负责吧这写命令真正转化成电机听的懂的can信号

那ros2_control内部也维护着一个系统。 read() 从电机读取当前位置、速度、状态

update() controller 根据目标轨迹计算当前时刻应该给每个 joint 的命令

write() hardware_interface 把 joint 命令转换成 CAN 帧发给电机

这样去形成一个闭环

然后就是joint_state_broadcaster 真实运行的系统是需要进行反馈的。那这个反馈怎么来的呢，就是通过joint_state_broadcaster，将j1转到了呢，j2现在的速度是多少进行发布成/joint_states 还记得一开始的robot_state_publisher吗，就是那个实时读取每个关节状态的节点，joint_states就是从ros2_control层拿到的

我的项目当中的流程就是这样

MoveIt Servo -> /arm_controller/joint_trajectory -> joint_trajectory_controller -> ros2_control command interface -> ArmFullDmCanSystem hardware_interface -> SocketCAN can0 / can1 -> DM 电机

每个关节还绑定了 DM 电机参数：

<joint name="Joint1">
  <param name="esc_id">1</param>
  <param name="master_id">1</param>
  <param name="can_bus">0</param>
  <param name="mit_kp">80</param>
  <param name="mit_kd">5</param>
  <param name="joint_direction">-1.0</param>
  <command_interface name="position"/>
  <command_interface name="velocity"/>
  <state_interface name="position"/>
  <state_interface name="velocity"/>
</joint>

这里的含义是：

总结一下就是： MoveIt 解决“关节应该怎么动”； ros2_control 解决“关节命令怎么被控制器管理”； hardware_interface 解决“关节命令怎么变成真实电机 CAN 命令”。

到此为止我们已经可以让实际的机械臂动起来了。完成了上层解算，中间翻译，下层执行的闭环。 那我们还缺少什么。那就是我们的上层输入了，机械臂到底按照什么形式进行移动？使用什么操作方式进行移动？我使用过三种方式，手柄控制，aruco6dof输入控制，vr控制。后来觉得使用vr进行移动是非常好的操作方式。

vr遥操

使用vr遥操的整个系统流程更适合 moveit servo和数值迭代方式，应此我们整个项目都是按照这个方向做的框架。

使用的硬件是：Pico4

数据流为：

Pico 4 (OpenXR App)
  -> UDP
  -> pico4_pose_ros2.py
  -> /pico4/right_controller
  -> /pico4/right_joy
  -> vr_servo_node
  -> /delta_twist_cmds 或 /delta_joint_cmds
  -> MoveIt Servo
  -> /arm_controller/joint_trajectory
  -> 硬件

控制逻辑是：

• 右手扳机按住：启用 6DoF 跟踪；
• 松开扳机：停止；
• 手柄位姿变化：映射成 TCP 目标位姿；
• A/B/X/Y：调用 MoveGroup 的预设姿态；
• Menu：急停或重置 Servo；
• 检测超时、跳变、Servo 硬停状态时发送零速度。

这里最关键的思想是绑定：

按下扳机那一刻：
  记录当前 VR 手柄位置
  记录当前 TCP 位置
  后面计算手柄相对位移
  再让 TCP 跟着这个相对位移走

整个移动方式都是增量控制，即安全又更加的灵活，更适合人手的操控 代码里面的 initializePoseBinding() 会读取当前 TCP 位姿：

const Eigen::Isometry3d& tcp_transform =
    state.getGlobalLinkTransform(servo_parameters_->ee_frame_name);

这里的 ee_frame_name 在 Servo 配置里就是 planning_tip_link。所以 VR 控制本质上是在控制：

base_link -> planning_tip_link

这个就是映射过程，但是前提是URDF、TF、robot_state_publisher 必须先正确。

以及vr手柄的数据是通过udp协议进行的。仅仅测试使用

这里进行解释一下，我真正想要实现的效果是，将机械臂的末端位姿直接映射到我的vr手柄上，我们不用在意真实的关节到底怎么进行移动的，只要我的末端位姿和我想要进行移动形式相同即可。但是由于七轴的多解问题，导致实际会出现很多的问题，所以进行了很多优化操作比如权重ik解算，双pitch解算居中等。有条件还是建议在机械上面多花一些功夫比较好

出现过的问题

机械臂是七轴的，但是末端位姿输入的是6维 因为有冗余自由度。所以出现过

• 腕部 J5/J6 乱摆；
• J3 容易被分配到不希望的运动；
• 接近关节限位；
• RViz 看起来还行，但实机出现抖动或下坠趋势。

所以本项目的 IK 不是完全依赖 MoveIt 默认求解器，而是在 VR 实时遥操作中加入了自己的 7 轴冗余分配逻辑 VR 节点中，冗余 IK 路径是：

linear_vel / angular_vel
  -> getJacobian(jmg_)
  -> solveRedundantIk()
  -> normalizeToUnitless()
  -> JointJog
  -> MoveIt Servo

纯上位机控制

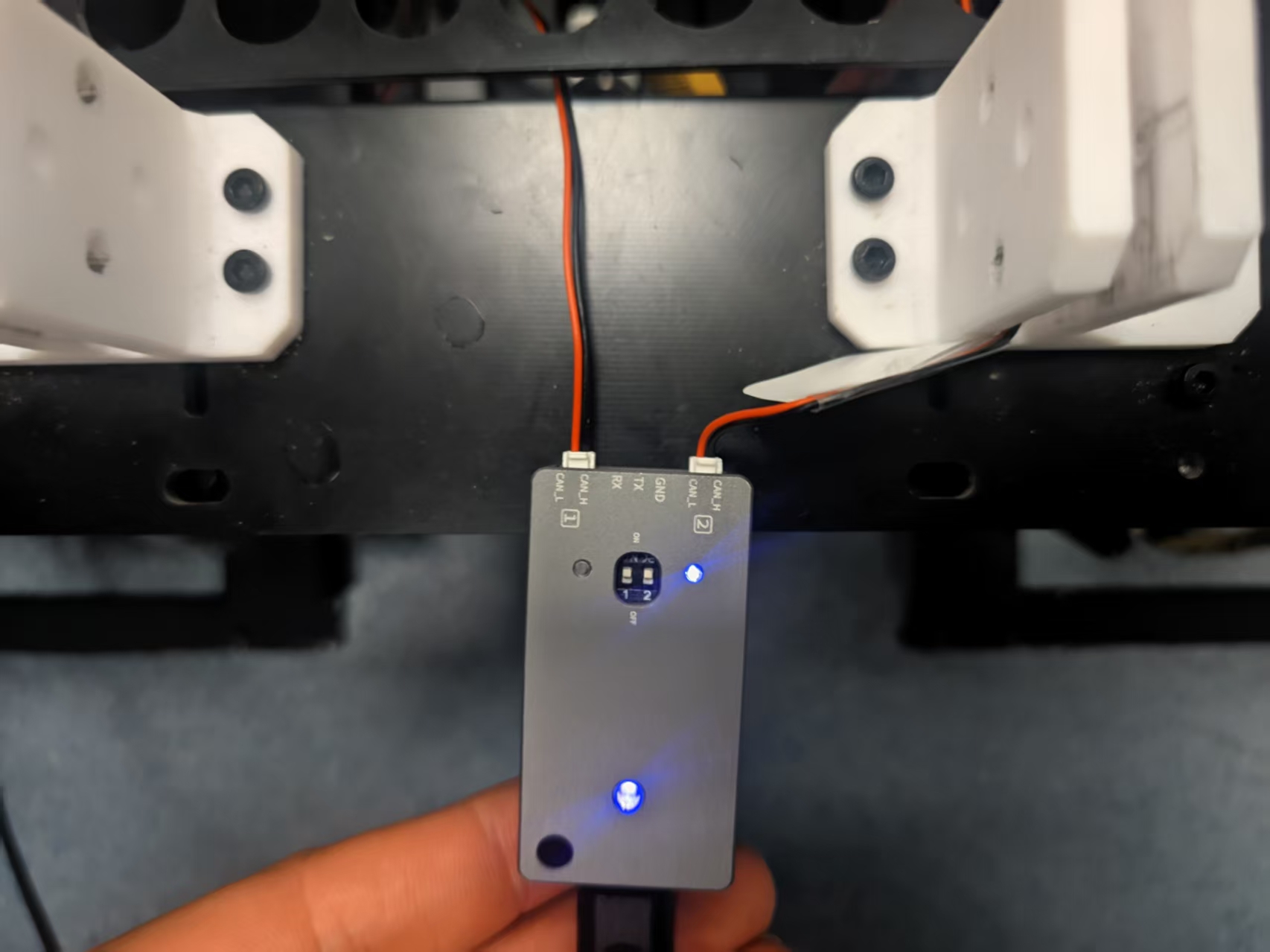

由于本工程全部都是运行在上位机上面的，完全没有下位机的参与。 使用的硬件是 dm usb to can 双口模块

整个机械臂的接线就是使用这个模块。八个电机每个口进行一拖四。 建议后面跑fdcan,一拖四其实感觉挺极限的

这里说的 USB-to-CAN，本质上是 Linux 系统里已经配置好的 SocketCAN 网卡：

sudo ip link set can0 type can bitrate 1000000
sudo ip link set can0 up

如果有两路 CAN，就还需要配置 can1。

DmCanTransport 用 Linux CAN socket 打开接口：

socket(PF_CAN, SOCK_RAW, CAN_RAW)
ioctl(socket_fd_, SIOCGIFINDEX, &ifr)
bind(socket_fd_, ...)

发送 DM 电机 MIT 命令时，会把浮点位置、速度、KP、KD、力矩压缩到 8 字节 CAN 数据：

data[0] = (p_int >> 8) & 0xFF;
data[1] = p_int & 0xFF;
data[2] = (v_int >> 4) & 0xFF;
data[3] = ((v_int & 0x0F) << 4) | ((kp_int >> 8) & 0x0F);
...
send_frame(can_id, data, 8);

写入阶段 ArmFullDmCanSystem::write() 会：

1. 根据当前关节状态计算重力补偿；
2. 把 ROS 关节命令转换成电机命令；
3. 限制位置、速度、力矩范围；
4. 对每个电机调用 send_mit()；
5. 通过 SocketCAN 发出 CAN 帧。

以此形成一个闭环

结语

本技术报告其实更像是对整个项目的梳理，希望可以从中有所启发
